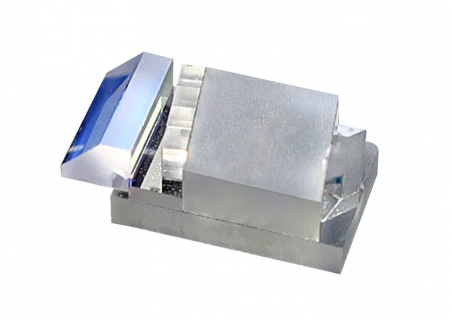

Z-BLOCK LAN-WDM®

Description

Optiworks 的 Z-block LAN WDM 基于自由空间 TFF 技术设计,可提供非凡的光学性能和高可靠性。
特征
基于TFF技术
低插入损耗
在广泛的工作温度范围内稳定
准确的光束间距
Applications
直接集成到多波长高速TOSA / ROSA和收发器中


Parameters

Unit

LAN-WDM

Pitch

um

500±50

750±50

AOI

degree

8°/13.5°

Insertion Loss

dB

≤1.0

≤1.0

Ripple

dB

≤0.40

≤0.50

Polarization Dependent Loss

dB

≤0.25

≤0.25

Dimension(LxWxH)

mm

3.2x2.4x0.9

4.07x3.50x1.15

Channel Center Wavelengths

nm

1, 2, 3, 4,

1, 2, λ3, λ4,

Channel Spacing

GHz

800

Channel Passband

nm

λc ±1.0(Min)

Isolation-Adjacent

dB

≥25

Isolation-Non-adjacent

dB

≥30

Directivity

dB

≥50

Return Loss

dB

≥45
